Goldhofer STZ-VL 3 Blokvogn

  • Basis
  • Type Trailer
  • Mærke Goldhofer
  • Model STZ-VL 3
  • Opbygning Blokvogn
  • Aksel 3
  • Stand Ny
  • Registrering
  • Årgang 2019
  • Ref. nr. 5768
  • Dæk
  • Størrelse 245/70 R 17,5
  • Bremser
  • ABS
  • Tromlebremse
  • Affjedring
  • Luftaffjedret
  • Chassis
  • Akselafstand 1.360 mm
  • Vægt
  • Koblingslast 30.000 kg
  • Egenvægt 16.500 kg
  • Lastevne 49.500 kg
  • Totalvægt 66.000 kg
  • Dimensioner
  • Bredde 2.550 mm
  • Lastflade længde 7.600 mm
  • Længde 16.325 mm
  • Udtræks længde 6.050 mm
  • Mål over svanehals 3.850 mm

Beskrivelse

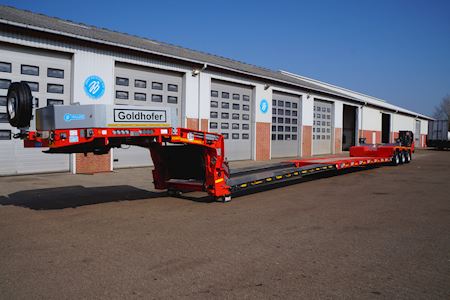

Fabriksny Goldhofer STZ-VL 3 blokvogn

STZ-V svanehals med udvendigliggende vanger
• Svanehals kan frakobles for frontlæsning af lastebro
• Udført med udvendigliggende vanger for optimeret styreradius og mulighed for læsning i udsparing
• Minimeret koblingslængde mellem styreradius og starten af lastefladen
• Udlagt lasteflade 3.850 x 2.480 mm
• Byggeform med 8º skråning, 45º hjørner og lukket yderramme
• Hydraulisk hæve- og sænkefunktion
• Max. koblingslast 30.000 kg
• Styreradius 2.700 mm med 4-akslet motorvogn
• Koblingshøjde 1.300 mm
• 2” King-Pin
• Bundbelægning i stålplade
• 2 stk. hydrauliske afstøtningscylindre
• Betjeningselementer til de hydrauliske funktioner monteret i venstre side
- Inkl. manometer med diagram til koblingslast
• Manometer på styrecylindre til overvågning af forspændingstryk
• Trin og aftagelige håndgreb for opstigning på svanehals
• Indretning for optagelse og mekanisk låsning af koblingsklør på bro

ALU-sider
• Lukket med ALU-sider på 3 sider, 400 mm høje
• Galvaniseret holder til stikbare sider

Goldhofer værktøjskasse ”premium”
• Monteret forrest på svanehals (45° hjørner)
• Mål 550x400x2.540 mm
• Med sidedøre og klap-dæksel
• Med lås og 2 indvendige skillevægge

Advarselstavler (1 par)
• 423 x 423 mm advarselstavler
• 3 stk. LED positionslygter
• Stikbart rør til roterlygte
• Udtræksholder til advarselstavler til max. bredde på 4.000 mm

Galvaniseret reservehjulsholder på forsiden af svanehals, stikbar

Holder til forbredningsplanker

Kunststofafdækning
• Aftagelig plade mellem de udvendigliggende vanger

Gummi-stænkbeskyttelse
• Aftagelig mellem vanger og bagenden af svanehalsen

Duomatic bremsetilslutning

Fladsengsbro, enkelt teleskoperbar (standard)
• Yder-/inderrørskontruktion
• Yderrør byggehøjde: 220 mm
• Vangebredde på yderrør: 800 mm
• Forrest ophængsdel med koblingskløer for forbindelse til svanehals
• Mål (L x B) 7.600 x 2.550 mm, udtrækbar med 6.050 mm
til max. 13.650 mm
• Skillested i bag
• Læssehøjde belastet ca. 370 mm, bundfrigang ca. 150 mm
• Integreret multi- og Duomatic kobling for hydraulik- og bremseforbindelse ml. svanehals og lasteflade
inkl. luft-tilslutning og -pistol
• Aftagelig opkørselsrampe til lastebro

Ilægningsbund i flere dele til fladseng
• Nåletræsbelægning
• 3 x ilægningsbunde á 1500 mm længde, 1 x bund á 2000 mm længde

Forbredning
• Forbredning klapbar med hver 220 mm,
inkl. forbredningsplanker i lærketræ, 50 mm
• Udlagt til en kædemidte på op til max. 2.400 mm

3-akslet akselsektion
• 3 stk. tvangsstyrede aksler
• Akselfabrikat BPW ECO Max
• Bredde på akselsektion ca. 2.550 mm
• 1. kørehøjde 950 + 195 mm / - 75 mm,
• 2. kørehøjde 1.020 + 125 mm / - 145 mm
• Bundbelægning i stål-plade
• Kombineret gravemaskine-/kedelgrøft

Gravemaskine-/kedelgrøft
• Mål (L x B gravemaskine-/kedelgrøft) 4.275 x 760/1.180 mm
• ALU-plade bagest i grøften, stikbar
• ALU-plade foran i grøften, stikbar

Akselværktøj
• 1 sæt akselværktøj

2 par stopklodser
• Inkl. holdere
1 stk. reservehjul – komplet

Bremseanlæg
• 2-kreds trykluftbremseanlæg med membranbremsecylindre
• EBS fabrikat Wabco inkl. anti-blokeringssystem
• Stikdåse for EBS på forsiden af svanehals
• RSS (Roll Stability Support)

Smartboard, fabrikat Wabco
• Km-visning
• Aggregatlastvisning / aksellastvisning
• Diagnosemeldinger

Advarselstavler (1 par)
• 423 x 423 mm advarselstavler
• 3 stk. LED slingerlygter
• Stikbart rør til roterlygte
• Udtræksholder til advarselstavler
• Til max. bredde på 4.000 mm

Bagende
• Byggeform ”Standard 90º”
• 690 mm overhæng fra midt sidste aksel
• Holder til rotorlygte

Lygter
• 7-kammer LED-lygter
• 1 par arbejdslamper fast på svanehalsen, via førerhus (PIN 10)
• 1 par baklygter i lygtebom LED via bakgear
• Arbejdslamper (LED) mellem 1. og 2. aksel, via førerhus (PIN 10)

Stikdåser
• 1 stk. 15-polet på forsiden af svanehals til 24 V spændingsforsyning
• 2 stk. 7-polede stikdåser på sluttravers til advarselstavler
• 1 stk. 7-polet stikdåse på sluttravers til lygtebom (stikdåse fuld belagt)
• 2 stk. 7-polede stikdåser i området ved afstøtning til advarselstavler
• 1 stk. 7-polet stikdåse på sluttravers til roterlygte (kø via lys)

Ekstra stikdåser
• 1 stk. 16-polet for efterstyring, på svanehalsen
• 1 stk. 7-polet på sluttravers for efterstyring
• 1 stk. NATO-stik på svanehals for E-aggregat

1 stk. Roterlygte LED (stikbar)

Hydraulik

Hydrauliktilslutning til motorvogn (1 sæt)
• Tilslutninger til motorvogn (uden ledninger)
• Hydraulikpumpe i lastbil med max. gennemstrømningshastighed på
60 l/min. (20 l/min. er tilstrækkelig)

Elektrohydraulisk Bosch aggregat, 5,5 l/min.
• Kapacitet max. 5,5 l/min., 250 bar
• Driftsklar monteret på svanehals
• 2-polet spiralledning med 2 stik og skruering
• Uden batteri

EasyControl Comfort efterstyring
• Til manuel styring af aksler via radiofjernbetjening (GSM-bånd)
• Rækkevidde max. 50 m
• 2 stk. indsporingssensorer
• Indsporingsfunktion
• Elektrisk betjent 4-vejs blokhane
• Automatisk tilpasning af styretryk
• Nødbetjening via 2 knapper på svanehalsen
• Holder til fjernbetjening til fastgørelse i lastbil

Efterstyring til EasyControl
• Til manuel styring af aksler via kabelfjernbetjening
• Spiralkabel rækker fra 1,5 – 5 m længde

6-vejs blokhane på svanehals
• Til trykløs kobling af svanehalsstyring

Visning af forspændingstryk på svanehals
• Via trykknap, kontrollygte foran i venstre side af svanehals

Skridsikker belægning
• På alle trædeflader

Lastsikring:

Svanehals
• 1 par surringspunkter LC 13400 daN
• 2 par surringspunkter LC 3000 daN

Lasteflade
• 1 par gevindbøsninger M30
• 7 par surringspunkter (LC 10.000 daN)
• 6 par gevindbøsninger M30 på inderrør
• 6 par stolpetasker 100 x 50 mm
• Forberedt til containerlåse for 40 fods container
i den nedbyggede del (2 par)

Akselsektion
• 1 par gevindbøsninger M36 i lastefladen
• 2 par stolpetasker 100 x 50 mm
• 3 par surringspunkter LC 8000 daN
• 2 par surringspunkter LC 13400 daN
• 2 par aflange huller for surringsmulighed LC 500 daN i gravearmsgrøften

Tilbehør til lastsikring
• 2 par surringspunkter M30 skruebar LC=10.000 daN
• 1 par surringspunkter M36 skruebar LC=16.000 daN
• Containerlåse til påskruning på inderrør (1 par)
• Containerlåse til påskruning på ydrerør (1 par)

Centralsmøringsanlæg
• Fabrikat Bekamax
• Type ”Progressiv” til normalfedt
• 57 stk. smøresteder
• 2 stk. smørepumper
